Gerstner波形

前言

好久不见，最近正处于工作比较忙的阶段，每天为了应付工作上的事情就已经筋疲力尽了。为了得到更好的渲染效率，KongEngine目前正处于比较大的重构之中。同时最近我开始为KongEngine增加对Vulkan的支持，一起都还处于最初的混沌之中，所以KongEngine的渲染特性目前没有什么增加，没有什么可写的。我计划等一起都尘埃落定在详细的介绍一下。

今天这篇文章，算是对之前水面渲染的一个小小的延伸，也是填了之前埋得一个小小的坑。

生成波浪

我在《水面效果-1》和《水面效果-2》这两篇文章中，我简单介绍了一种水面渲染效果的方法。这种方法最后的结果能输出出不错的水面效果，但是有一个比较大的缺陷就是，这种方法渲染出来的水面是平的。
尽管在这两篇文章中，我们尝试使用了几种方法来让水面产生波纹扰动，包括dudv map和normal map。但是水面的mesh最终只是一个平面，如果你以相对平行的视角去看的话，水面是没有起伏的。

如何解决这个问题呢？那有个很简单的思路，我们只要让水面不只是一个平面，让他是一个有波纹扰动的mesh就可以了。在《水面效果-2》的文章的最后提到了Gerstner波形和Navier-Strokes流体方程，这两种方法经常用在3D水体渲染方面。

波浪的方法

Gerstner Wave是一种用于描述水面波动的数学模型，由奥地利数学家和工程师 Franz Ernst Gerstner 在 1802 年提出。它是一种精确的非线性表面波解，能够很好地描述有限深度水域中水波的传播，尤其适用于大振幅波的情况。
Navier-Stokes 方程是描述粘性流体运动的基本方程，以法国工程师 Claude-Louis Navier 和英国数学家 George Gabriel Stokes 的名字命名。它建立在牛顿第二定律和质量守恒定律的基础上，是流体动力学的核心方程。

其中Gerstner波形由于性能优秀且有着不错的效果，被广泛的应用于游戏的水体模拟之上，比如说虚幻引擎的water plugin就采用的是这种方法。单个的Gerstner波形可以用来描述一种简单规则的水波形态，为了得到更好的水波效果，通常是采用将多个Gerstner波形叠加的方式来实现。

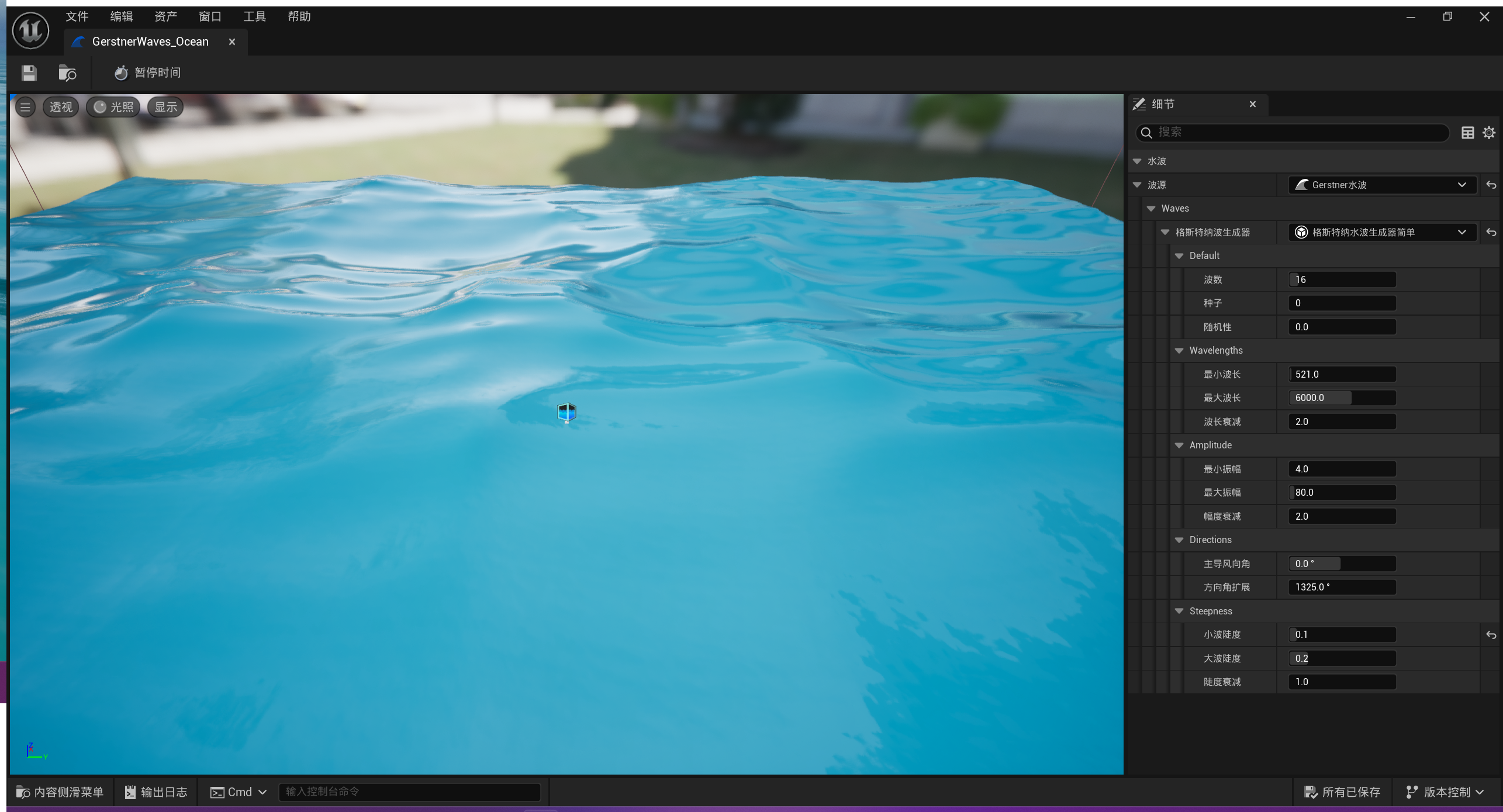

虚幻引擎的water plugin

而Navier-Strokes方程则是用来进行更为复杂精度要求更高的流体物理模拟，它的效果惊人但是随之而来的性能消耗也是巨大，所以一般只是用在工业设计、大气模拟等对实时性能要求不是那么高的领域。

今天的重点会是介绍并实现Gerstner波形。

Gerstner波形

什么是Gerstner波形

我们从最简单的sin波形开始，一个基础的sin波形如下所示：

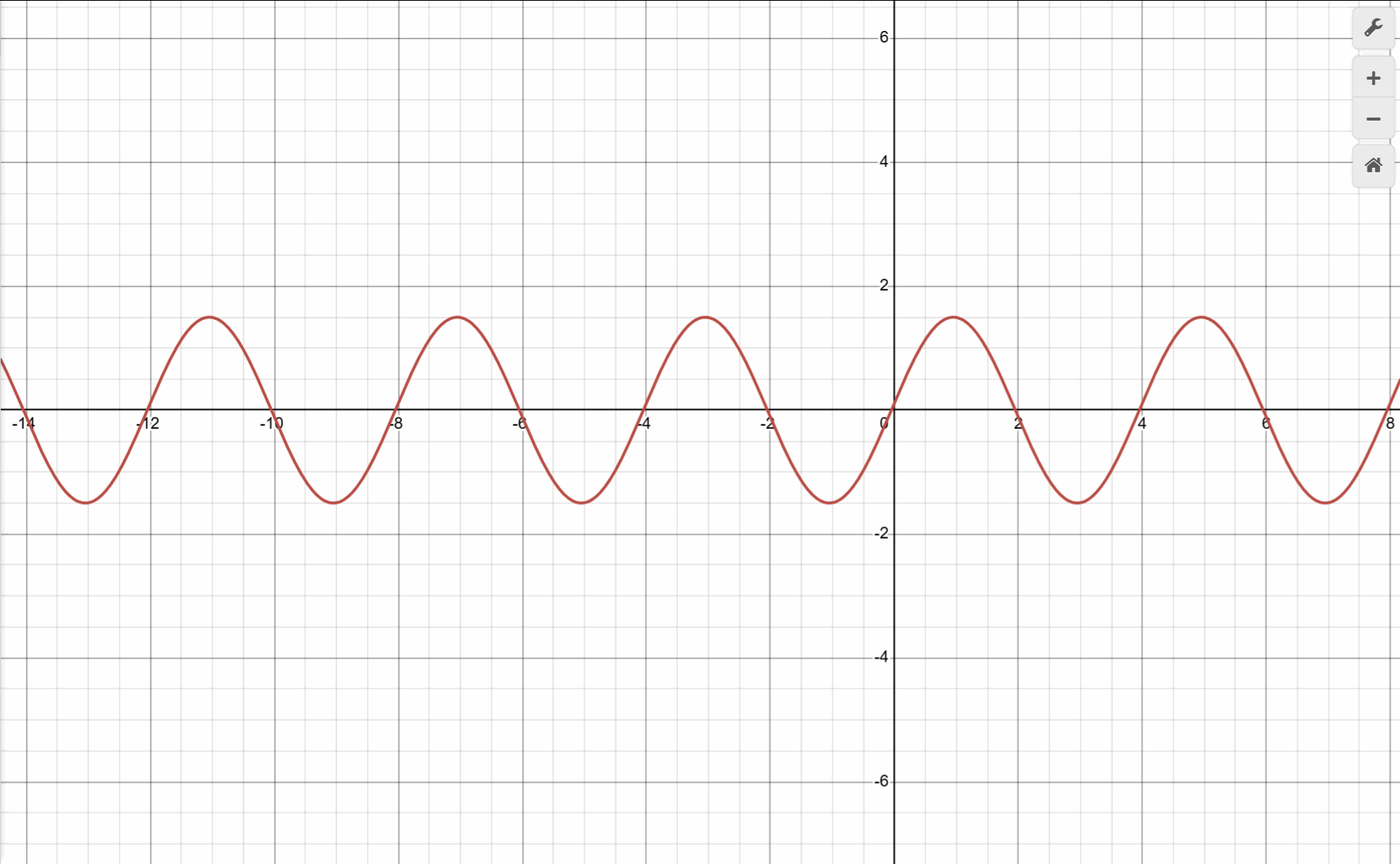

sin波形

sin波形非常常见且易懂，它的波形比较圆润。可以把位于sin波形上的每一个点想想成一个水分子，水分子随着x的变化上下摆动，公式如下。

\begin{aligned} y & = & A \cdot \sin (\frac{2 \cdot π}{l} (x - vt)) \end{aligned}

其中

A代表振幅
l代表波长，2*pi/l代表的是频率
x代表初始相位
v代表波形移动的速度，t是时间，所以vt代表波形当前的相位移动。

如果用代码来表现的话，sin波形的2D表现方式大概是这样的:

vec3 p = vertex.xyz;
float k = 2 * PI / l;
float f = k*(p.x - v*t);

p.y = A * sin(f);

// ......

Sin波中每个点是做上下运动，只涉及到y方向，得到的效果比较圆滑，比较适合用在平静的湖面上。在处理类似收到风力影响的海水的时候，它的波形往往会更加尖锐。

Gerstner波为了更准确且真实的描述水分子的运动，它将每个水分子的运动不只是视为sin波形中的上下运动，而是在做一种圆周运动，设计到x和y方向。他们两种的对比如下图所示。

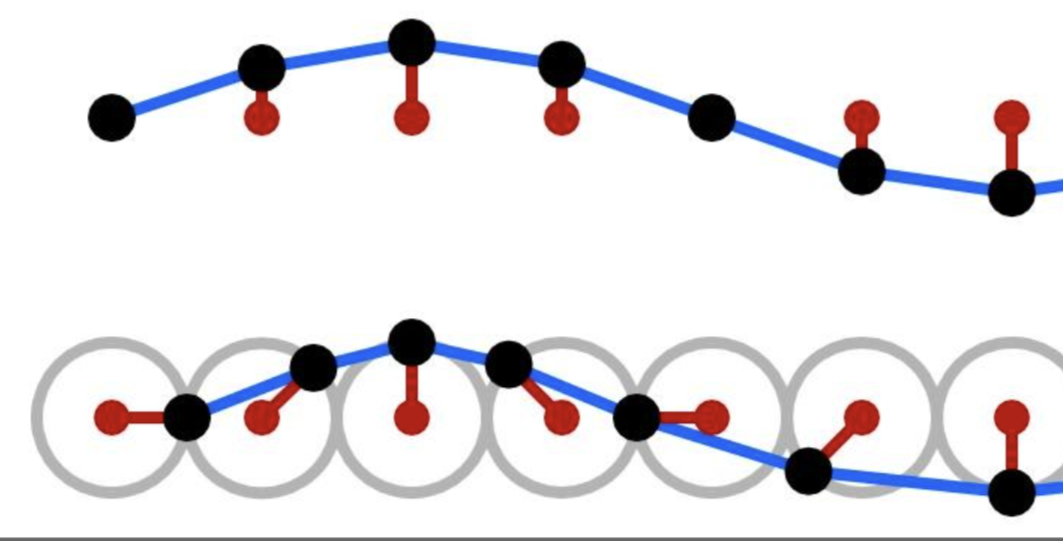

sin波形和Gerstner波形的对比

为了描述这种圆周运动，我们回忆一下圆形的公式。设圆的半径为r，在圆上的点和坐标轴的夹角为e，可得：

x = r*cos(e)
y = r*sin(e)

那么转换为代码的话大概如下所示：

vec3 p = vertex.xyz;
float k = 2 * PI / l;
float f = k*(p.x - v*t);

p.x += A * cos(f);	//x点也会在原相位的位置波动
p.y = A * sin(f);

// ......

得到的结果如下图所示:

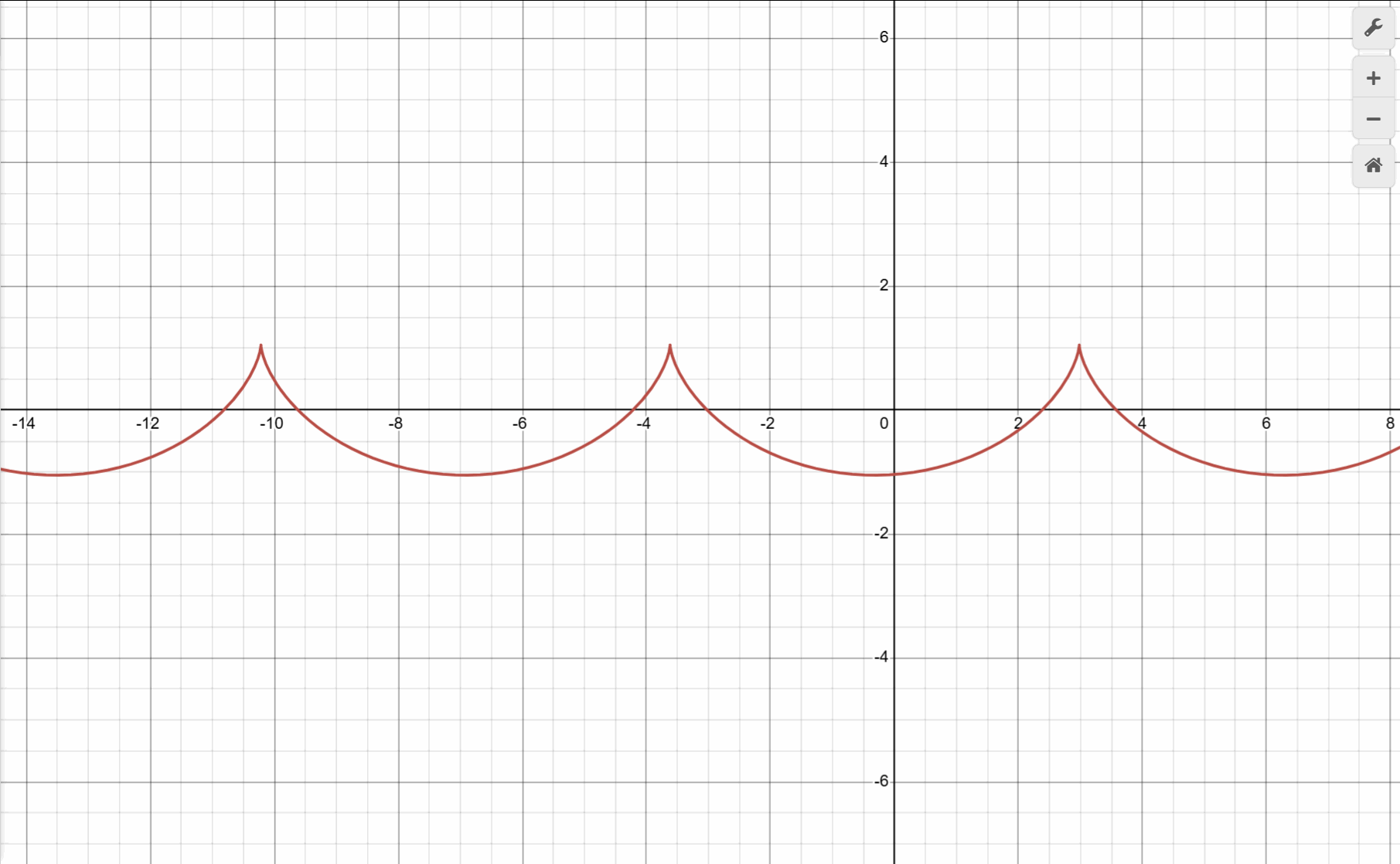

Gerstner波形

我们可以调整Gerstner波形的波长和振幅来达到不同的效果，我们发现在振幅乘以2PI大于波长的时候，Gerstner波形会出现一种“打结”的情况，这是由于引入了x方向的位置变动所引起的，所以在实际上使用Gerstner波形的时候需要有一定的条件限制。

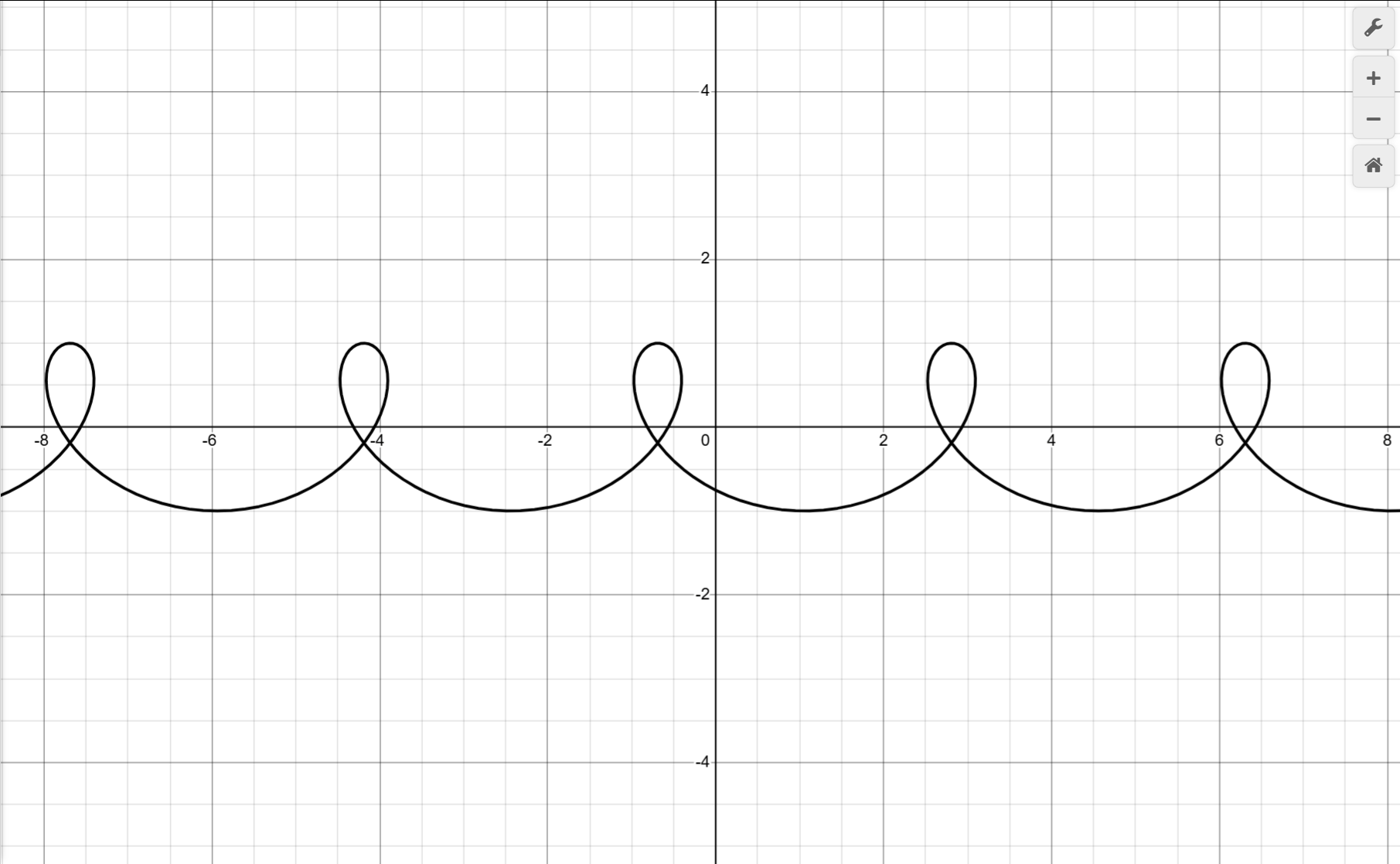

Gerstner波形打结

Gerstner波形的实现

好了，我们已经知道了基本的Gerstner波形了，并且上面的代码已经介绍了2D的波形要如何生成。代入到3D的场景中也是类似的，我们只需要带入另外一个维度的移动（y或者z，取决于up方向是哪个轴，这里以y轴为up方向作为示例），根据波形的实际方向为x轴和z轴赋予不同的权重来计算y轴的值。下面是示例代码：


vec3 GerstnerWave(vec3 p, vec3 wave_direction, float steepness, float wave_length, float speed_factor, inout vec3 binormal, inout vec3 tangent)
{
    float k = 2.0 * PI / wave_length;
    //    float wave_speed = 0.5;
    float wave_speed = sqrt(9.8 / k) * speed_factor;
    float _amplitude = steepness / k;


    float f = k * (dot(wave_direction, p.xz) - wave_speed * float(iTime));

    tangent += vec3(-wave_direction.x*wave_direction.x * steepness * sin(f),
                        wave_direction.x*steepness*cos(f),
                        -wave_direction.z*wave_direction.x*steepness*sin(f));

    binormal += vec3(-wave_direction.x*wave_direction.z * steepness * sin(f),
                        wave_direction.z*steepness*cos(f),
                        -wave_direction.z*wave_direction.z*steepness*sin(f));

    vec3 p;
    p.x = wave_direction.x * _amplitude * cos(f);
    p.y = _amplitude*sin(f);
    p.z = wave_direction.z * _amplitude * cos(f);

    return p;
}

这里整体的思路和前面的2D计算方式是一样的，多了两个对tangent和binormal的计算。这两个参数的计算是为了得到正确的法线参数，用于计算波浪的正确光照表现。tangent和binormal的值是通过分别对方向x和z方向求偏导而得来的。

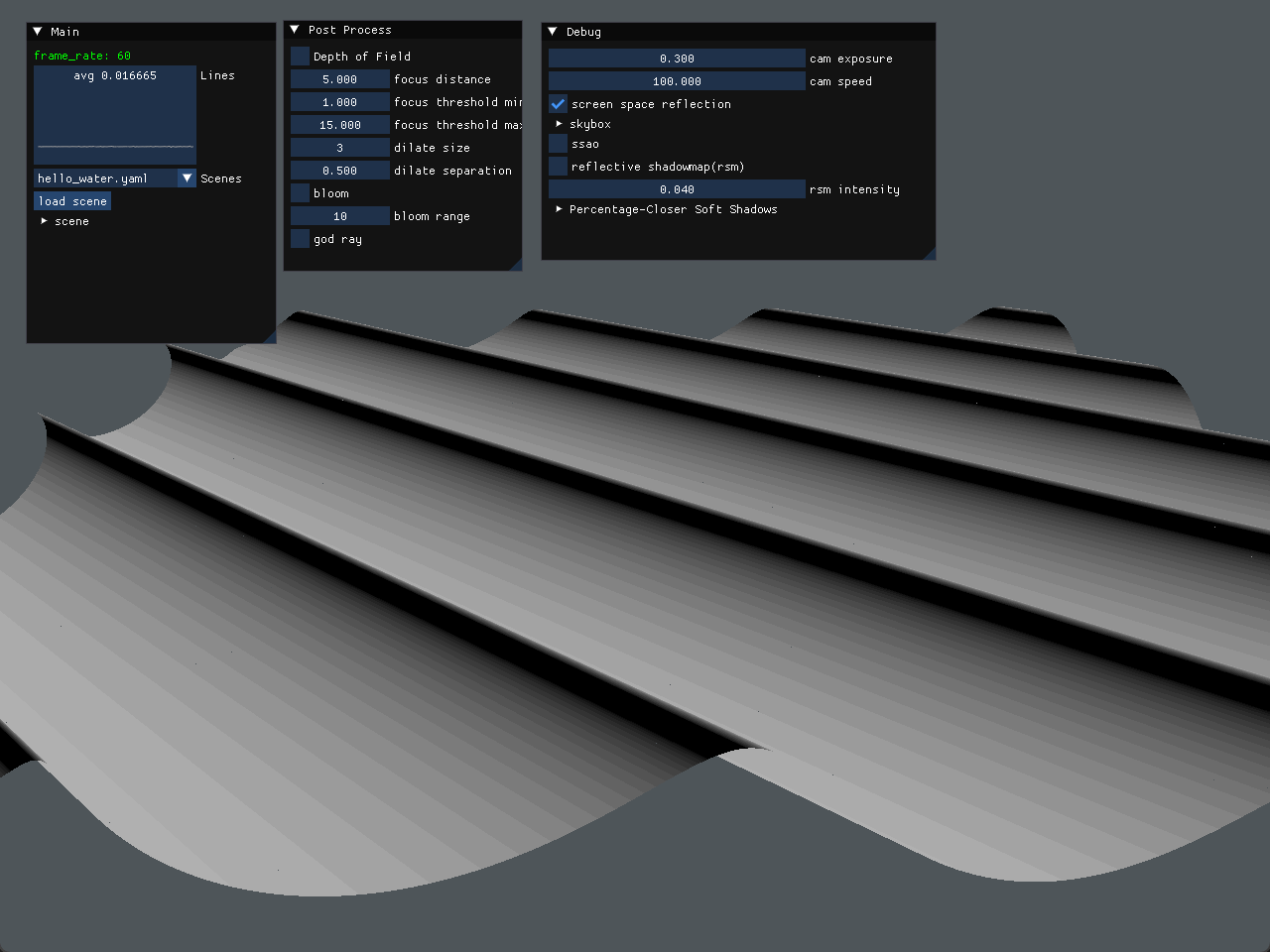

3D Gerstner波形

波形的叠加

Gerstner波形我们已经实现了，看起来好像还挺不错的，但是仅仅这样的话和实际上的海浪形态差距还是很大。为了让Gerstner波形更好的表现真实的波浪效果，就需要用到我们前面提到的概念：波形叠加。

这个概念其实并不陌生，在我们实现程序化地形生成的时候就提到了类似的概念：分形布朗运动（FBM）。通过将不同频率，不同振幅，不同波长的波形叠加起来，可以得到更加随机，更加复杂的效果。

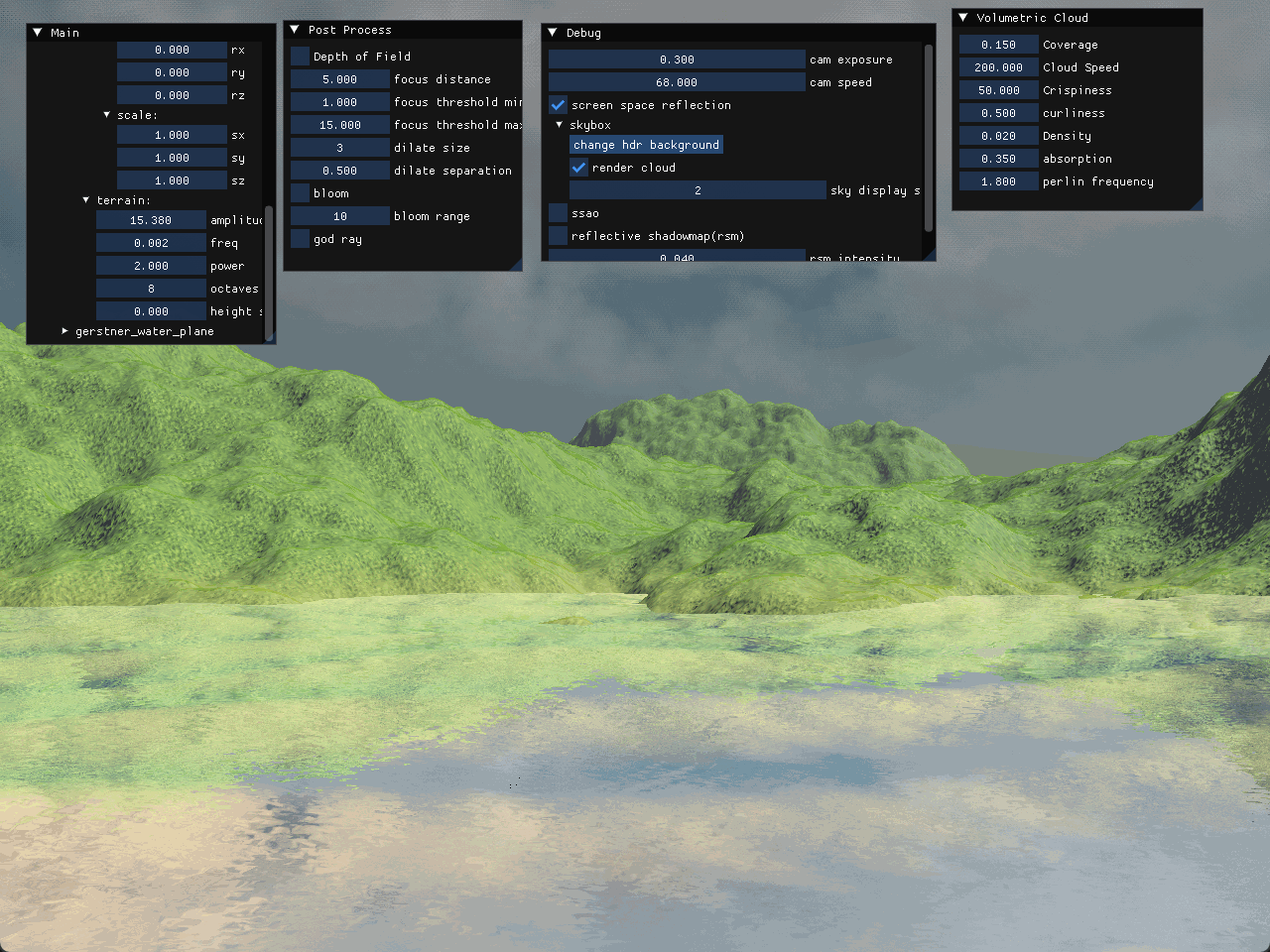

在这里也是一样的，我们可以创建多个不同参数的Gerstner波形，将他们的效果叠加。下面是一个将8个波形叠加的效果：

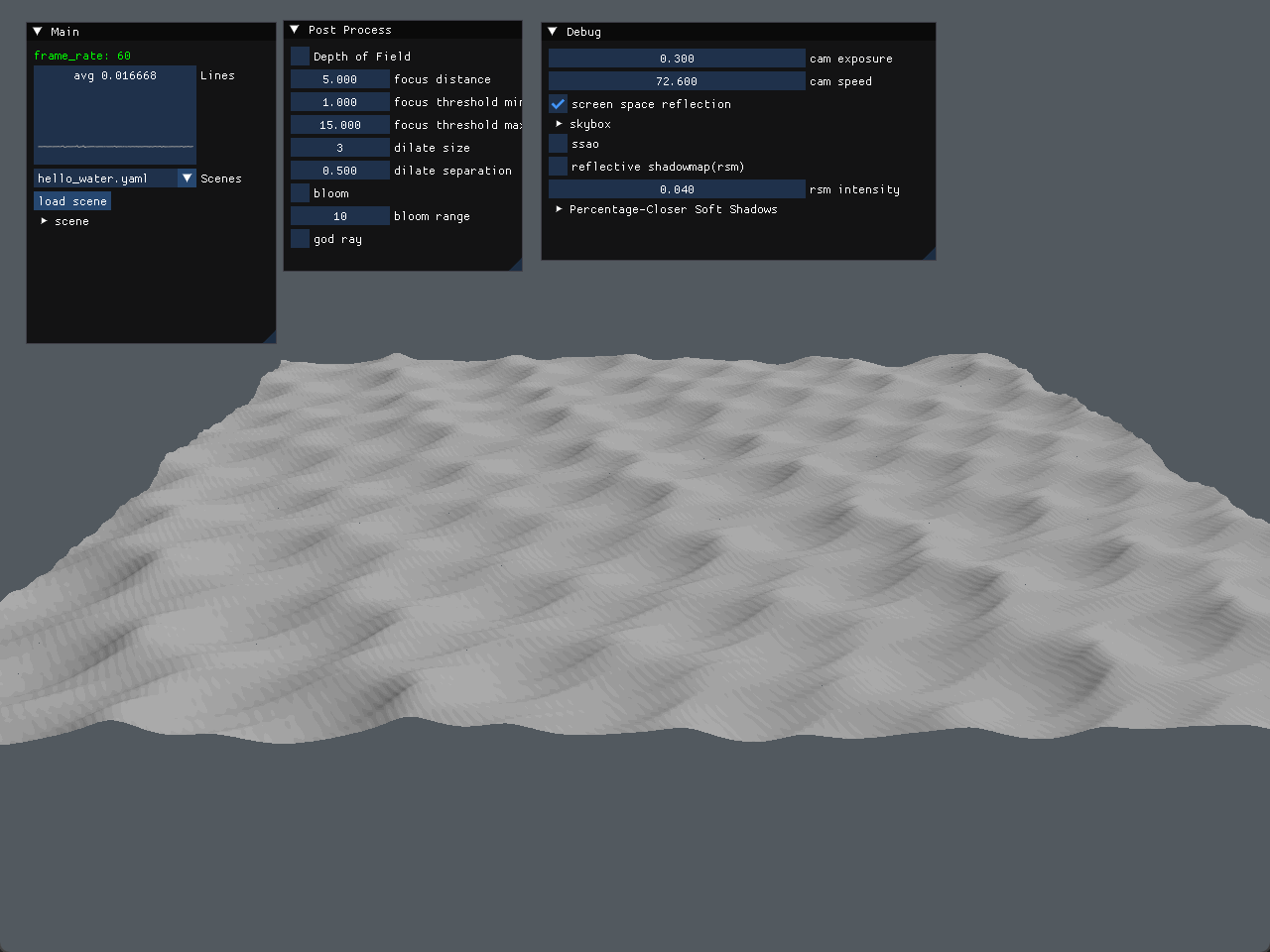

3D叠加Gerstner波形

这个波形的配置如下：


vec4 wave_list[wave_num] = vec4[wave_num](
 // direction.x, direction.y, steepness, wave_length
    vec4(0.5, 0.5, 0.05, 201),
    vec4(6.0, -2.0, 0.10, 153),
    vec4(1.0, 5.0, 0.13, 98),
    vec4(-0.5, -1.5, 0.22, 73),
    vec4(3.5, 1.5, 0.23, 52),
    vec4(-2.5, 5.0, 0.32, 37),
    vec4(4.5, -2.4, 0.37, 13),
    vec4(0.75, 1.2, 0.08, 3.3)
);
float total_steepness = 0.0;
for(int i = 0; i < wave_num; i++)
{
    total_steepness += wave_list[i].z;
}
for(int i = 0; i < wave_num; i++)
{
   wave_list[i].z /= total_steepness;
}
