基于图像的光照-镜面反射

前言

上一篇文章介绍了IBL的漫反射部分,接下来这篇文章关注的是镜面反射的部分,也就是拆分方程的后面部分。

分割求和近似法

我们回到反射方程的镜面反射部分:

$$L_o(p, \omega_o) = \int_{\Omega} \left(\frac{k_s DFG}{4(\omega_o \cdot \mathbf{n})(\omega_i \cdot \mathbf{n})}\right) L_i(p, \omega_i) \mathbf{n} \cdot \omega_i , d\omega_i$$

我们发现这个积分的结果在积分上不是常数,他受入射光和观察视角两个因素影响。如果对所有入射光方向和所有可能的视角方向做积分,这个计算消耗十分昂贵,是没有办法这么做的。

为了解决这个问题,Epic Games提出了一个解决方案,叫做分割求和近似法。它将方程的镜面部分分割成了两个独立的部分,分别对这两个部分求卷积,并在PBR着色器重求和,用于IBL的镜面反射部分。

分割求和近似法包含两部分:

  • 预过滤环境贴图:对不同粗糙度的环境光进行卷积,存储为mipmap层级的立方体贴图。
  • BRDF积分贴图:预计算BRDF的响应系数,存储为2D查找表。

我们也可以从公式的层面上进行理解,我们将镜面反射部分的公式变换成以下的形式:

$$L_o(p, \omega_o) = \int_{\Omega} \left(\frac{k_s DFG}{4(\omega_o \cdot \mathbf{n})(\omega_i \cdot \mathbf{n})}\right) \mathbf{n} \cdot \omega_i , d\omega_i * \int_{\Omega} L_i(p, \omega_i) d\omega_i$$

BRDF积分贴图

卷积的第一部分是镜面反射的卷积部分,也就是BRDF积分贴图的部分。BRDF 积分贴图的原理是通过预计算将复杂的 BRDF 镜面反射积分转换为可快速查询的二维查找表。

我们假设从每个方向的入射辐射度都为白色(1.0),在给定的粗糙度、光线和法线的夹角($\mathbf{n} \cdot \omega_i$)下可以预计算BRDF的响应结果,并将这部分预处理好存储在一张查找纹理上。

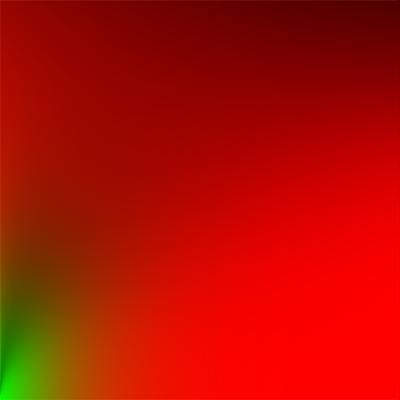

BRDF积分贴图

这张贴图分别以粗糙度光线和法线的夹角作为坐标轴。存储的是菲涅尔响应的系数和偏差值。

预过滤环境贴图

卷积的第二部分是预过滤环境贴图,他也是预计算环境的卷积贴图,类似于上一篇文章的漫反射辐照度贴图。但是这里会跟进一步考虑到粗糙度的,粗糙度的不同会导致环境贴图的采样更加分散,反射更加模糊。我们将不同粗糙度级别的预处理结果存放在预过滤环境贴图的不同mipmap等级中,粗糙度越高mipmap等级越高。

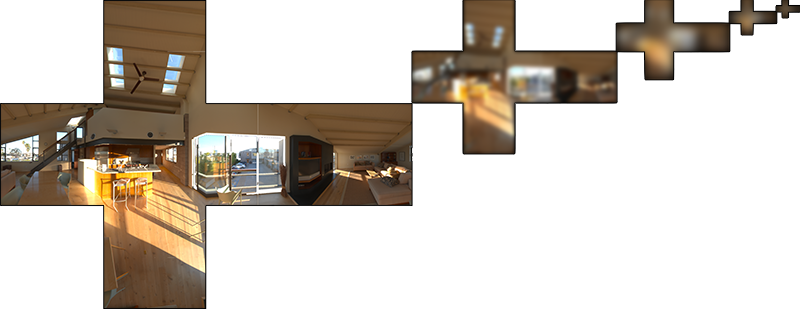

预处理环境贴图

但是积分的这个部分需要考虑视角方向,而在预处理环境贴图的时候是不知道这部分数据的。Epic Games给出了一个妥协的方法,就是假设镜面反射的方向和输出的采样方向$\omega_o$是一致的。这样预处理环境卷积就可以不需要关心视角方向了,虽然在某些情况下会有些许失真,但是在大部分情况下都有不错的表现。

结合上面两部分的贴图,我们就能得到近似的镜面反射结果。

计算预过滤环境贴图

下面是代码实现的部分,首先是预过滤环境贴图。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
// 和环境光辐照度积分不同,镜面反射依赖于材质表面的粗糙度。镜面反射光的形状,称为镜面波瓣(Specular lobe)依赖于入射方向和粗糙度
// 采用蒙特卡洛积分和重要性采样(大数定律)
// 从总体(理论上大小是无限)中挑选样本N生成采样值并求平均
// 用低差异序列随机采样的蒙特卡洛方法(拟蒙特卡洛积分)+ 重要性采样(可以做到实时求解)
prefilter_calculation_shader->Use();
prefilter_calculation_shader->SetInt("cube_map", 0);
prefilter_calculation_shader->SetMat4("projection", projection);
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_CUBE_MAP, cube_map_id);

glBindFramebuffer(GL_FRAMEBUFFER, preprocess_fbo);
// 启用立方体贴图之间的正确过渡,去除面之间的接缝
glEnable(GL_TEXTURE_CUBE_MAP_SEAMLESS);
int map_mip_levels = 5;
for(int mip = 0; mip < map_mip_levels; ++mip)
{
unsigned int mip_width = 128 * pow(0.5, mip);
unsigned int mip_height = 128 * pow(0.5, mip);

glBindRenderbuffer(GL_RENDERBUFFER, preprocess_rbo);
glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH_COMPONENT24, mip_width, mip_height);
glViewport(0, 0, mip_width, mip_height);

// 不同的粗糙度对应不同的mip等级
float roughness = (float)mip/((float)map_mip_levels - 1.0f);
prefilter_calculation_shader->SetFloat("roughness", roughness);

for (unsigned int i = 0; i < 6; ++i)
{
prefilter_calculation_shader->SetMat4("view", skybox_views[i]);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0,
GL_TEXTURE_CUBE_MAP_POSITIVE_X + i, prefilter_map_id, mip);
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

box_mesh->Draw();
}
}
glBindFramebuffer(GL_FRAMEBUFFER, GL_NONE);

首先我们创建预过滤环境贴图的资源。这里我们创建了5个mipmap层级,每个层级对应不同的粗糙度预处理。在渲染循环中,我们通过glFramebufferTexture2D函数来指定需要渲染目标的mip级别。

接下来是shader的实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
#version 450 compatibility
out vec4 FragColor;
in vec3 WorldPos;

uniform samplerCube cube_map;
uniform float roughness;

const float PI = 3.14159265359;

//.......省略采样部分代码

void main()
{
vec3 N = normalize(WorldPos);
vec3 R = N;
vec3 V = R;

const uint SAMPLE_COUNT = 1024u;
float totalWeight = 0.0;
vec3 prefilteredColor = vec3(0.0);
for(uint i = 0u; i < SAMPLE_COUNT; ++i)
{
vec2 Xi = Hammersley(i, SAMPLE_COUNT);
vec3 H = ImportanceSampleGGX(Xi, N, roughness);
vec3 L = normalize(2.0 * dot(V, H) * H - V);

float NdotL = max(dot(N, L), 0.0);
if(NdotL > 0.0)
{
// sample from the environment's mip level based on roughness/pdf
float D = DistributionGGX(N, H, roughness);
float NdotH = max(dot(N, H), 0.0);
float HdotV = max(dot(H, V), 0.0);
float pdf = D * NdotH / (4.0 * HdotV) + 0.0001;

float resolution = 512.0; // resolution of source cubemap (per face)
float saTexel = 4.0 * PI / (6.0 * resolution * resolution);
float saSample = 1.0 / (float(SAMPLE_COUNT) * pdf + 0.0001);

float mipLevel = roughness == 0.0 ? 0.0 : 0.5 * log2(saSample / saTexel);

prefilteredColor += textureLod(cube_map, L, mipLevel).rgb * NdotL;
totalWeight += NdotL;
}
}
prefilteredColor = prefilteredColor / totalWeight;

FragColor = vec4(prefilteredColor, 1.0);
}

输入的粗糙度对应预过滤的立方体贴图的不同mipmap等级,我们根据粗糙度预过滤环境贴图,并把结果存在prefilteredColor里。最后prefilteredColor再除以采样权重总和得到最终的结果。

由于镜面反射的高频细节多,在某些环境的较为粗糙的mip贴图上,直接采样环境贴图可能会导致强光明亮的环境附近出现噪点。最直接的方法是增加采样数量,但是这往往不是最好的方法。所以示例代码里面采用的方法是不直接采样环境贴图,而是基于积分的PDF(Probability Density Function,即基于概率密度函数的方法)和粗糙度来采样环境贴图的mipmap。

1
2
3
4
5
6
7
8
9
10
11
12
float D   = DistributionGGX(N, H, roughness);
float NdotH = max(dot(N, H), 0.0);
float HdotV = max(dot(H, V), 0.0);
float pdf = D * NdotH / (4.0 * HdotV) + 0.0001;

float resolution = 512.0;
float saTexel = 4.0 * PI / (6.0 * resolution * resolution);
float saSample = 1.0 / (float(SAMPLE_COUNT) * pdf + 0.0001);

float mipLevel = roughness == 0.0 ? 0.0 : 0.5 * log2(saSample / saTexel);
// 这里不是直接 texture(cube_map, L).rgb * NdotL,而是采样cubemap的mipmap
prefilteredColor += textureLod(cube_map, L, mipLevel).rgb * NdotL;

上面这种方法可以有效的减少噪点的情况。

另外就是,示例代码中省略的采样部分其实就是重要性采样。和我们上一篇文章不同,上一篇文章是将采样半球平均划分成多个小块,对每个小块的结果进行平均得到最后的结果。而由于镜面反射是强方向性的,镜面反射的GGX分布有明显的各向异性,使用平均采样的话会导致大量的采样样本贡献低。而如果镜面反射的采样样本不够的话,会有展现很明显的噪点,对场景的渲染效果是影响非常大,因此我们对镜面反射一般会采用重要性采样的方法。

采样可以延伸很多内容出来,这里我不做过多的介绍,有兴趣可以去参考资料里面的文章详细阅读。

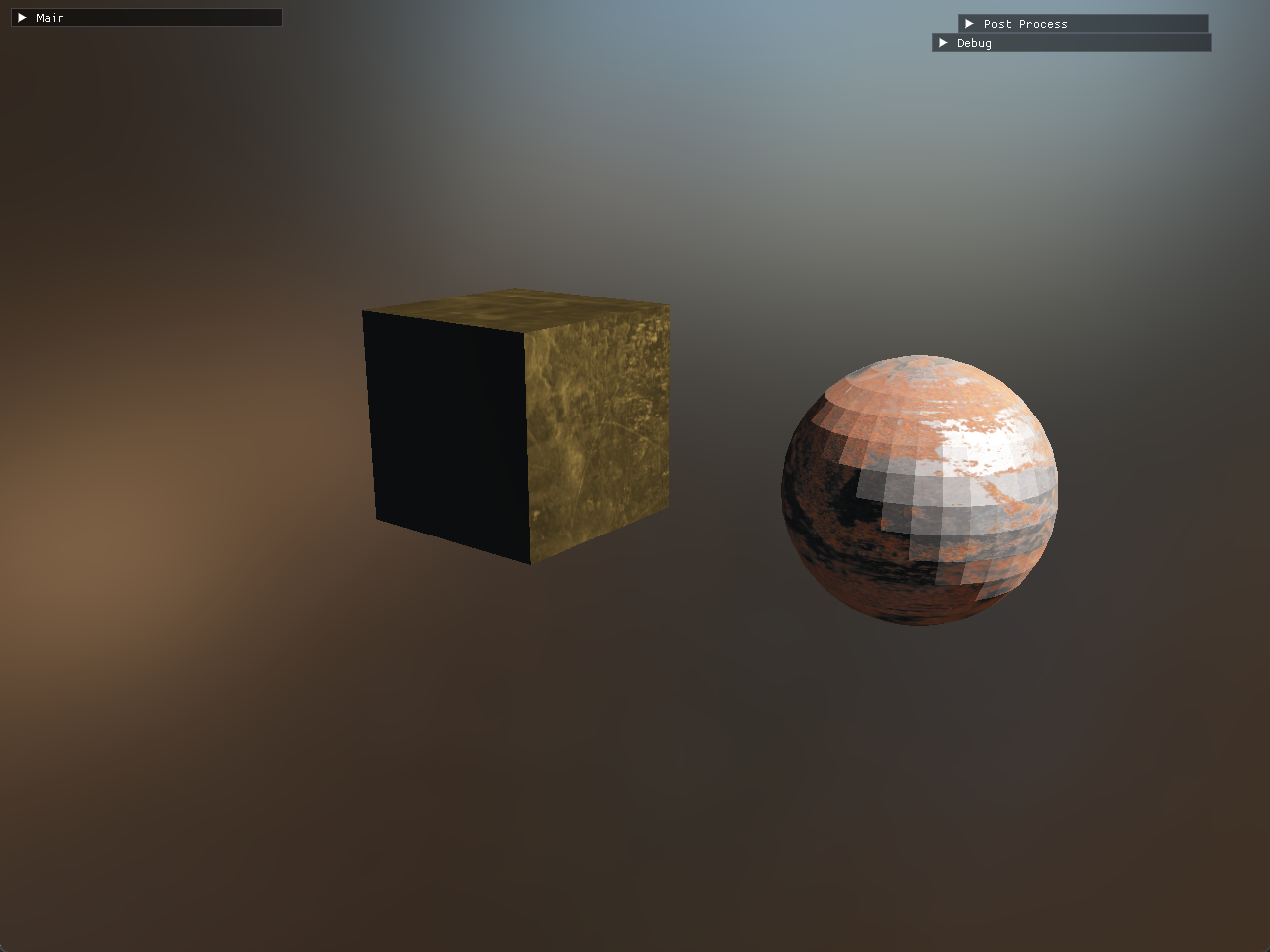

预过滤环境贴图作为天空盒在场景中展示

计算BRDF积分贴图

接下来是BRDF积分贴图。

在游戏里实时计算金属的反光效果的时候,我们每帧都要对每个像素做一次包含菲涅尔效应(边缘反光变强)、粗糙度模糊(表面颗粒感)、微平面分布(微观凹凸结构)的复杂积分计算。这在针对固定几个光源的场景是可以接受的,而在IBL中,光源可以是整个半球的方向,若对整个半球的光源做积分的话是无法满足实时渲染的要求的。

因此我们需要预处理这部分数据存为贴图,BRDF积分贴图是提前把不同粗糙度和视角下的计算结果预先计算,并存储为纹理作为辅助光照计算的输入。

打个比方就是,实时计算BRDF的这部分相当于手工炒菜,可能非常美味(准确度高)但是人力消耗大(性能低);而BRDF积分贴图的方法类似吃预制菜,味道一般但可接受(准确度稍低一些),做起来快(性能高)。

brdf积分贴图是一张2D贴图,只需要RG两位的信息。

1
2
3
4
5
6
7
8
9
10
////////// brdf预计算贴图
TextureCreateInfo brdf_lut_map_create_info {};
brdf_lut_map_create_info.width = brdf_lut_map_create_info.height = CUBE_MAP_RES;
brdf_lut_map_create_info.wrapS = brdf_lut_map_create_info.wrapR = brdf_lut_map_create_info.wrapT = GL_CLAMP_TO_EDGE;
brdf_lut_map_create_info.minFilter = brdf_lut_map_create_info.magFilter = GL_LINEAR;
brdf_lut_map_create_info.format = GL_RG;
brdf_lut_map_create_info.data_type = GL_FLOAT;
brdf_lut_map_create_info.internalFormat = GL_RG16F;

TextureBuilder::CreateTexture(brdf_lut_map_id, brdf_lut_map_create_info);

下面是shader的实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
#version 450 compatibility
out vec2 FragColor;
in vec2 TexCoords;

const float PI = 3.14159265359;
// ......重要性采样部分省略

vec2 IntegrateBRDF(float NdotV, float roughness)
{
vec3 V;
V.x = sqrt(1.0 - NdotV*NdotV);
V.y = 0.0;
V.z = NdotV;

float A = 0.0;
float B = 0.0;

vec3 N = vec3(0.0, 0.0, 1.0);

const uint SAMPLE_COUNT = 1024u;
for(uint i = 0u; i < SAMPLE_COUNT; ++i)
{
// 创建一个基于某个指定方向,并按照重要性采样分布的采样方向
vec2 Xi = Hammersley(i, SAMPLE_COUNT);
vec3 H = ImportanceSampleGGX(Xi, N, roughness);
vec3 L = normalize(2.0 * dot(V, H) * H - V);

float NdotL = max(L.z, 0.0);
float NdotH = max(H.z, 0.0);
float VdotH = max(dot(V, H), 0.0);

if(NdotL > 0.0)
{
float G = GeometrySmith(N, V, L, roughness);
float G_Vis = (G * VdotH) / (NdotH * NdotV);
float Fc = pow(1.0 - VdotH, 5.0);

A += (1.0 - Fc) * G_Vis;
B += Fc * G_Vis;
}
}
A /= float(SAMPLE_COUNT);
B /= float(SAMPLE_COUNT);
return vec2(A, B);
}
// ----------------------------------------------------------------------------
void main()
{
vec2 integratedBRDF = IntegrateBRDF(TexCoords.x, TexCoords.y);
FragColor = integratedBRDF;
}

BRDF预计算中,我们将角度和粗糙度作为输入(对应两个坐标轴)。按照重要性采样,计算每个样本上的菲涅尔系数$F_0$和偏差。

另外在PBR中,BRDF的几何项在固定光源下是:
$$
K_{direction} = (\alpha+1)^2/8
$$
而在IBL中:
$$
K_{IBL} = \alpha ^ 2 / 2
$$
这里在计算的时候需要按照下面的公式来计算,即:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
float GeometrySchlickGGX(float NdotV, float roughness)
{
float a = roughness;
float k = (a * a) / 2.0; // 用IBL的k参数

float nom = NdotV;
float denom = NdotV * (1.0 - k) + k;

return nom / denom;
}

float GeometrySmith(vec3 N, vec3 V, vec3 L, float roughness)
{
float NdotV = max(dot(N, V), 0.0);
float NdotL = max(dot(N, L), 0.0);
float ggx2 = GeometrySchlickGGX(NdotV, roughness);
float ggx1 = GeometrySchlickGGX(NdotL, roughness);

return ggx1 * ggx2;
}

最后得到的结果如前面展示过的这张图片类似:

BRDF积分贴图

PBR中应用

最后我们要在PBR中应用反射的结果。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
uniform samplerCube skybox_texture;
uniform samplerCube skybox_diffuse_irradiance_texture;
uniform samplerCube skybox_prefilter_texture;
uniform sampler2D skybox_brdf_lut_texture;

......

void main()
{
......

F0 = mix(F0, env_albedo.xyz, env_metallic);
vec3 kS = FresnelSchlickRoughness(max(dot(frag_normal, view), 0.0), F0, env_roughness);
vec3 kD = 1.0 - kS;
kD *= 1.0 - env_metallic;
// IBL漫反射分量
vec3 env_diffuse = env_albedo.xyz * skybox_irradiance;
// IBL镜面反射分量
vec3 reflect_vec = reflect(-view, frag_normal);
const float MAX_REFLECTION_LOD = 4.0;
vec3 prefiltered_color = textureLod(skybox_prefilter_texture, reflect_vec, env_roughness*MAX_REFLECTION_LOD).xyz;

vec2 env_BRDF = texture(skybox_brdf_lut_texture, vec2(max(dot(frag_normal, view), 0.0), env_roughness)).rg;
vec3 env_specular = prefiltered_color * (kS * env_BRDF.x + env_BRDF.y);
ambient = (kD*env_diffuse + env_specular);
}

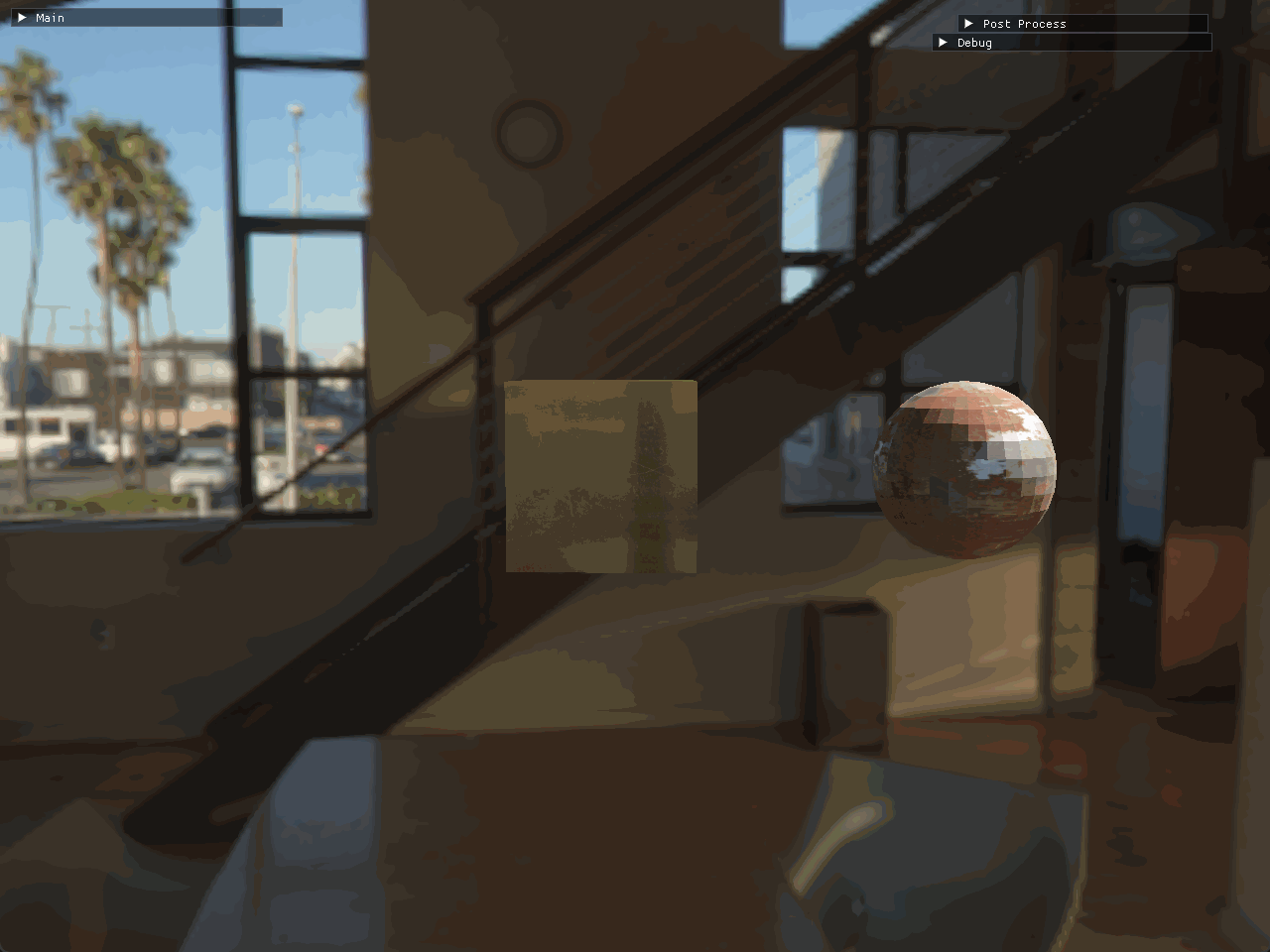

得到最终的结果如下:

最终的结果

结语

以上就是IBL的简单实现流程。

从环境贴图的卷积模糊到 BRDF 积分的查表优化,IBL 技术用预计算的智慧解决了实时渲染的核心难题。通过将复杂的物理光照模型转化为可快速查询的纹理数据,它让计算机生成的场景拥有了与真实世界媲美的光影互动能力。

这项技术的突破在于空间换时间的极致应用:用离线计算的成本换取实时渲染的流畅,以有限的纹理存储替代无限的方向采样。当我们在游戏中看到金属表面反射出细腻的环境细节,或是在 VR 设备中感受材质与光照的自然交融时,背后正是 IBL 在默默支撑着每秒 60 帧的视觉魔法。

IBL 甚至可以与动态 GI、神经渲染等技术深度融合,逐步突破静态环境的限制。随着硬件光线追踪的普及,预计算与实时计算的界限会进一步模糊,虚拟世界的光照将变得更加动态、智能。但无论技术如何演进,IBL 所奠定的 “将物理规律转化为高效算法” 的思想,仍将是图形学领域的重要方法论。

参考资料

https://learnopengl.com/PBR/IBL/Specular-IBL
https://learnopengl-cn.github.io/07 PBR/03 IBL/02 Specular IBL/#brdf
